1T2R وضع الصورة لورا رابط مزدوج الاتصالات Uav نظام نقل لاسلكي محطة الأرض جهاز إرسال

تفاصيل المنتج

مكان المنشأ: غوانغدونغ، الصين

اسم العلامة التجارية: ZKMANET

إصدار الشهادات: CE, ISO9001

رقم الموديل: ZKManet2401

وثيقة: كتيب المنتج PDF

شروط الدفع والشحن

الحد الأدنى لكمية: قطعة واحدة

الأسعار: USD 8499~9399 per piece

تفاصيل التغليف: كرتون

وقت التسليم: 3-7 أيام عمل

شروط الدفع: عبر البريد الإلكتروني، وسترين يونيون، موني جرام

القدرة على العرض: 10000 قطعة في السنة

احصل على أفضل سعر
إبراز:

نظام الإرسال اللاسلكي للاتصالات بدون طيار,جهاز إرسال محطة UAV,جهاز إرسال محطة الأرض

,

Uav Station Transmitter

,

Ground Station Transmitter

تردد العمل:
800 ميغاهرتز1.4 جيه هرتز2.4 غيغاهرتز
عرض النطاق الترددي RF:
5/10/20MHz
قناة RF:
1T2R
انتقال السلطة:
300 ميغاواط
عزم المحرك:
30 نيوتن * م
زاوية الدوران:
360 درجة أفقيا، 90 درجة عموديا
الدقة الزاوية:
2 درجة
Max. الأعلى. motor speed سرعة المحرك:
0.13 ثانية/60 درجة
تردد العمل:
800 ميغاهرتز1.4 جيه هرتز2.4 غيغاهرتز
عرض النطاق الترددي RF:
5/10/20MHz
قناة RF:
1T2R
انتقال السلطة:
300 ميغاواط
عزم المحرك:
30 نيوتن * م
زاوية الدوران:
360 درجة أفقيا، 90 درجة عموديا
الدقة الزاوية:
2 درجة
Max. الأعلى. motor speed سرعة المحرك:
0.13 ثانية/60 درجة
1T2R وضع الصورة لورا رابط مزدوج الاتصالات Uav نظام نقل لاسلكي محطة الأرض جهاز إرسال

1T2R وضع الصورة لورا رابط مزدوج الاتصالات Uav نظام نقل لاسلكي محطة الأرض جهاز إرسال

وصف المنتج

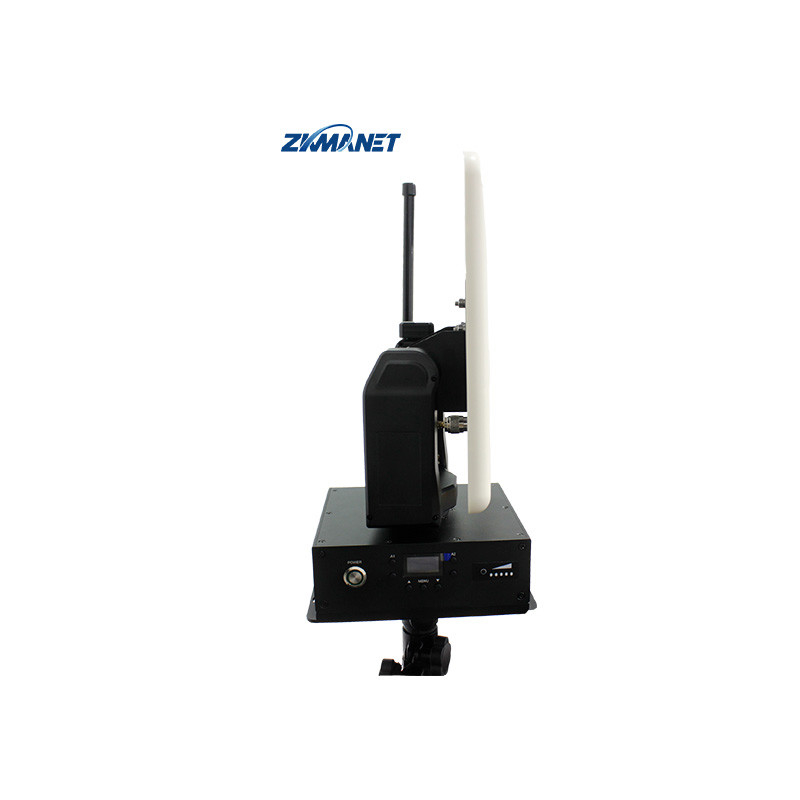

ZKManet2401 هو محطة أرضية مصممة خصيصًا للاتصال بالبيانات بالفيديو على مسافات طويلة. يحتوي على وحدة تتبع GPS متكاملة جنبًا إلى جنب مع وحدة اتصالات لاسلكية.تقوم وحدة تحديد المواقع في الجو بنقل معلومات تحديد المواقع GPS/BD إلى وحدة الاتصالات اللاسلكية عبر منفذ متسلسل، مما يسمح بنقل البيانات دون خلل. تحسب المحطة الأرضية زاوية الإشارة من خلال مقارنة خط العرض والطول الخاص بها مع تلك الموجودة في الوحدة الجوية.هذا يضمن أن الهوائي لوحة الأرض الخاص بك يبقى محاذاة تماما مع وحدة في الهواء، وتحسين الاستقبال اللاسلكي وتوسيع النطاق التشغيلي بشكل كبير.متكونة من هوائي اتجاهي ذو مكاسب عالية لكل من الإرسال والاستقبال، وكذلك هوائي متعدد الاتجاهات لتحسين استقبال الإشارة، مما يسمح بنقل إشارة أكثر فعالية.

الخصائص

* 316 ميجاوات من الطاقة المخرجة لمسافة تصل إلى 20 كم
*
خوارزمية المعايرة التلقائية عند البدء
* مع الروابط الرئيسية والجزئية (LoRa) المزدوجة لضمان تحديث بيانات GPS في الوقت المناسب
* استخدام هوائي مزدوج 1T2R لنقل أكثر موثوقية
*
حلقة انزلاق خالية من الالتفاف 360 درجة

المواصفات

النموذج ZKManet2401 العلامة التجارية زكمانيت
معايير RF التكرار 800 ميغاهرتز/1.4 غيغاهرتز/2.4 غيغاهرتز
عرض النطاق 5MHz/10MHz/20MHz
قناة RF 1T2R
الطاقة الخارجة 23dBm
النطاق 20km ((LOS)
معايير PTZ عزم دوران المحرك 30N*m
زاوية الدوران 360 درجة أفقياً، 90 درجة عمودياً+
دقة الزاوية ± 2 درجة
السرعة القصوى للمحرك 0.21s/60°
معايير الواجهة واجهة RF N*1,SMA*2
واجهة الشبكة رابط الطيران المقاوم للماء
واجهة الطاقة موصل ثابت مقاوم للماء
معايير الشبكة معدل البيانات 30Mbps ((ماكس)
التشفير ZAES128
الفيزيائي/البيئة الأبعاد 306*396*416ملم
الوزن 4.2kg (ب / بطارية و هوائي)
تصنيف الملكية الفكرية IP65
فترة العمل -40 درجة مئوية ~ +60 درجة مئوية
المعلمات الكهربائية إمدادات الطاقة DC12V
استهلاك الطاقة <30 واط

الأبعاد

1T2R وضع الصورة لورا رابط مزدوج الاتصالات Uav نظام نقل لاسلكي محطة الأرض جهاز إرسال 0
1T2R وضع الصورة لورا رابط مزدوج الاتصالات Uav نظام نقل لاسلكي محطة الأرض جهاز إرسال 1

وصف اللوحة

1T2R وضع الصورة لورا رابط مزدوج الاتصالات Uav نظام نقل لاسلكي محطة الأرض جهاز إرسال 2
1T2R وضع الصورة لورا رابط مزدوج الاتصالات Uav نظام نقل لاسلكي محطة الأرض جهاز إرسال 3
  1. هوائي GPS
  2. واجهة الهوائيات ذات اللوحة الاتجاهية، SAM F
  3. واجهة الهوائية لـ LoRa، SMA F
  4. زر التشغيل
  5. شاشة OLED (1.3") وأزرار التكوين (أعلى وأسفل وقائمة)
  6. مؤشر البطارية
  7. واجهة الهوائية الشاملة الاتجاه، SAM F
  8. منفذ LAN & Serial - 9-pin connector للطيران (4 pins لـ LAN ، 3 pins لـ TTL و 2 pins غير مستخدم)
  9. واجهة دخول طاقة متواصلة، مقاومة للماء

التطبيق
